Material

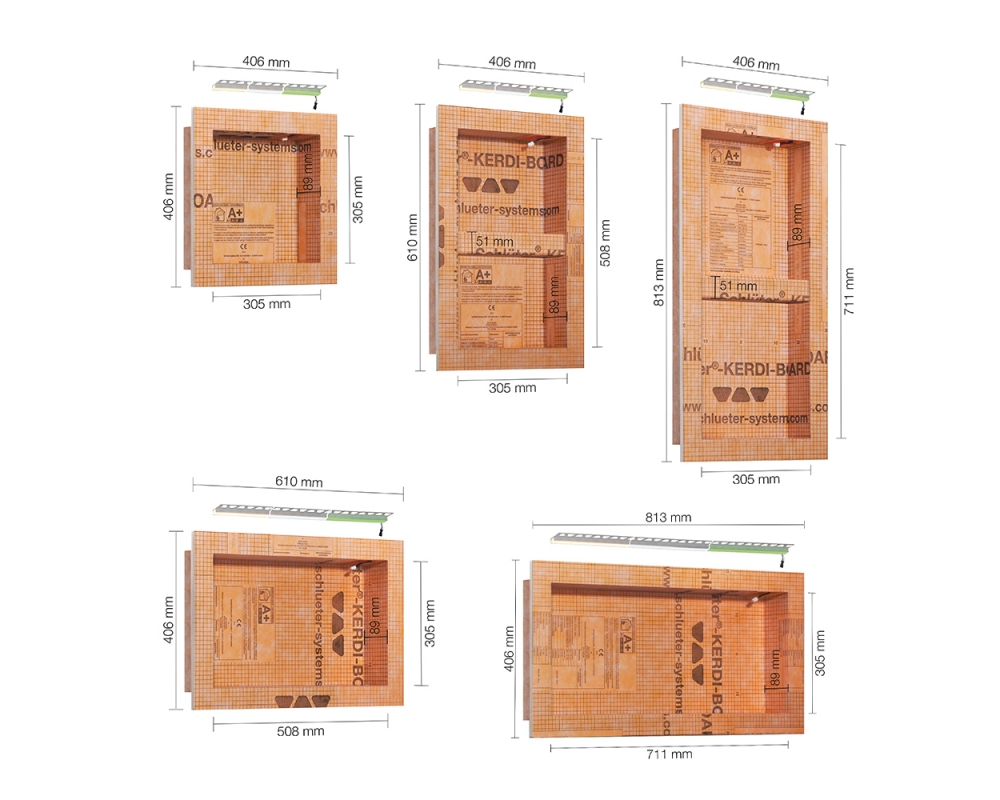

Schlüter-KERDI-BOARD-N/-NLT está fabricado en espuma rígida extrudida XPS con un espesor de 12,5 mm. La parte superior del producto esta recubierto por una capa de refuerzo de un material sin componentes cementosos y con un revestimiento geotextil apto para un anclaje mecánico del adhesivo, recubrimientos extensibles aplicados con espátula o revocos adecuados. La hornacina dispone de una superficie cuadriculada en una de sus caras para facilitar el corte con una cuadricula impresa de 10 x 10 mm.
Propiedades del material y campos de aplicación
Schlüter-KERDI-BOARD-N/-NLT es impermeable y resistente a las agresiones químicas a las que se pueden exponer habitualmente los recubrimientos cerámicos. Schlüter-KERDI-BOARD-N/-NLT es impermeable y resistente a las agresiones químicas a las que se pueden exponer habitualmente los recubrimientos cerámicos. En áreas donde sea necesaria una impermeabilización certificada, se debe emplear la lámina Schlüter-KERDI así como el panel constructivo Schlüter-KERDI-BOARD.
KERDI-BOARD-N/-NTL es plano, resistente al envejecimiento, altamente estable e inalterable incluso bajo la exposición a alta temperatura y humedad. KERDI-BOARD-N/-NTL es apto para múltiples campos de aplicación.
Se debe comprobar que los soportes sean suficientemente estables y que cumplan las exigencias generales de la obra.
En el caso de utilizar los módulos Schlüter-LIPROTEC se debe comprobar la idoneidad del tipo de material según las agresiones químicas o mecánicas esperadas. Estos son algunos consejos generales que hay que tener en cuenta.
Aluminio anodizado: el aluminio presenta una superficie mate gracias a su capa anodizada, que bajo unas condiciones normales de uso no experimenta cambios.
El aluminio es sensible a medios alcalinos. Materiales que contengan cemento actúan en combinación con la humedad de forma alcalina y pueden provocar corrosiones según el nivel de concentración y el tiempo de exposición (formación de hidróxido de aluminio).
Por lo tanto se debe eliminar de las superficies cualquier resto de mortero o material de rejuntado de forma inmediata. Los recubrimientos recién colocados, no se deben cubrir con plásticos de protección.
Manual de colocación

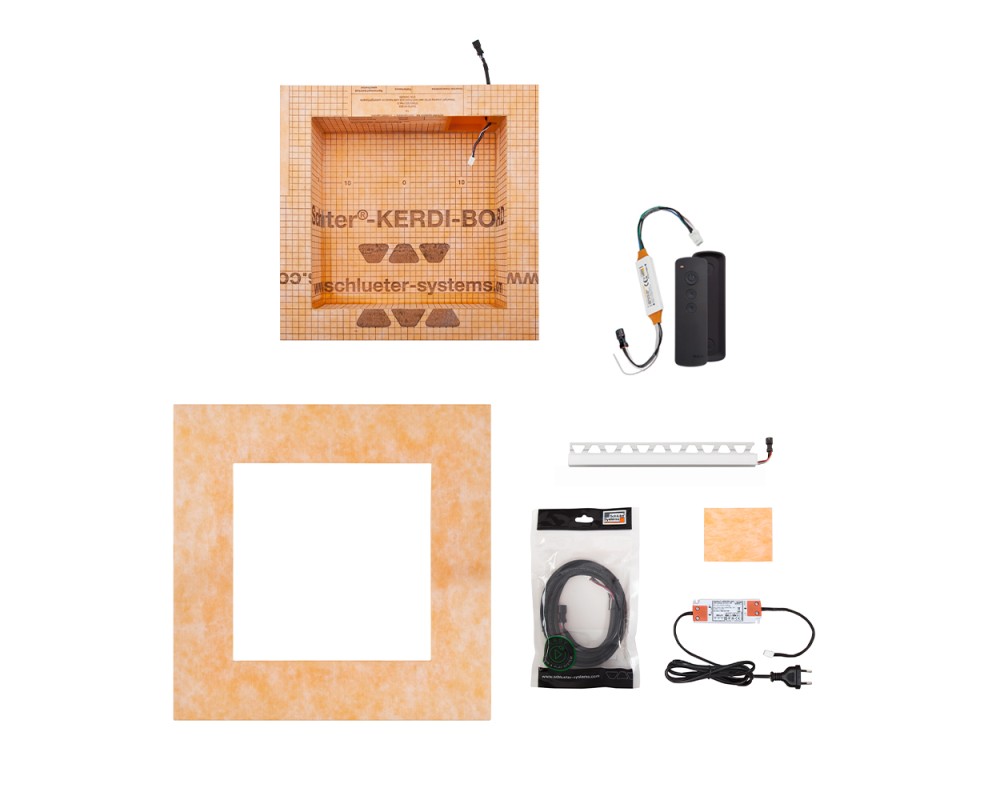

El montaje de los hornacinas se lleva a cabo como está descrito anteriormente. Antes de la colocación de la hornacina, conectar el cable de conexión de la hornacina al cable de alimentación.

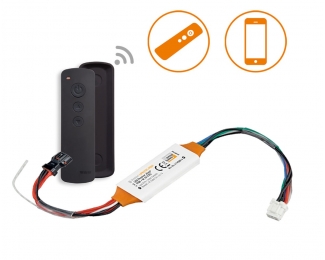

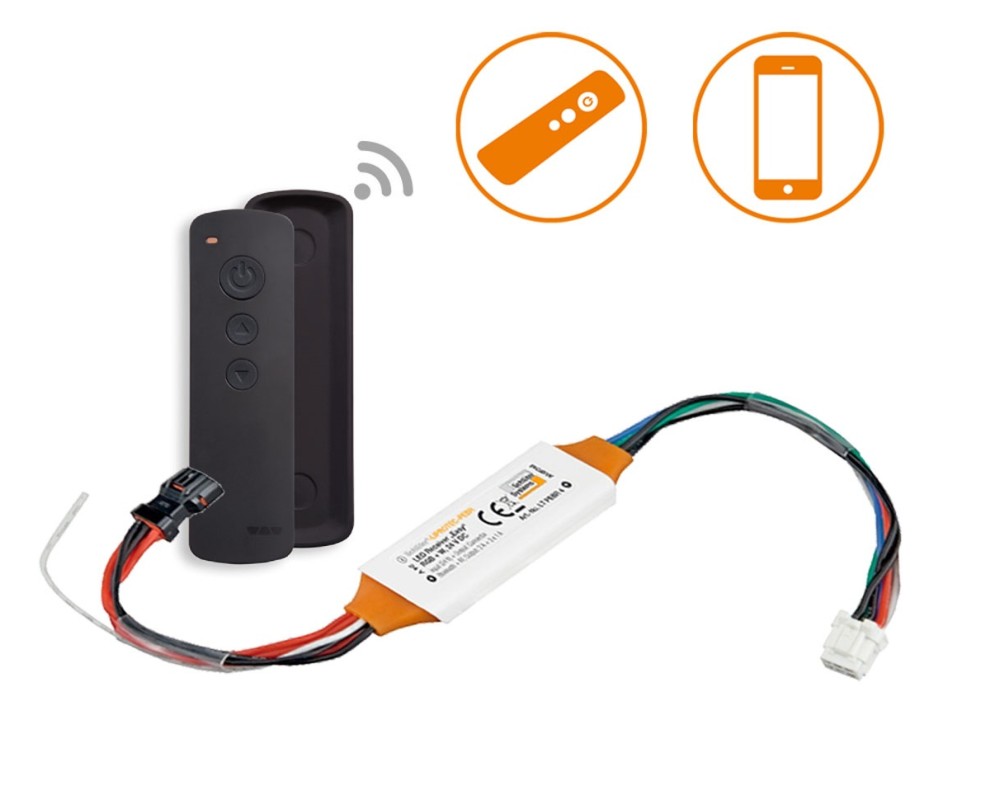

- La instalación del cableado, de la fuente de alimentación, así como del sistema de control se pueden encontrar en los manuales de usuario. (código QR de descarga, ver abajo).
- La tapa de la caja para la pared hueca, está hecha para una entrada de cable variable en los puntos de separación previstos para cuando sea necesario.
- La tapa de la caja se debe de colocar de tal manera, que la entrada de cables llegue al perfil portador.
- La banda impermeable autoadhesiva KERDI, se debe utilizar de tal manera, que el espacio destinado al cableado quede cerrado por todos los lados. Para el paso del cableado, debemos hacer un pequeño corte en la banda impermeable autoadhesiva KERDI, de este modo evitaremos el paso del cemento-cola al interior de la caja hueca.
- El adhesivo se debe aplicar con una llana dentada.
- Los cables se deben pasar a través del ranurado que posee el perfil portador.
- Colocar y ajustar el perfil portador presionando el ala de fijación perforada en forma de trapecio en el adhesivo.
- Colocar las baldosas presionándolas y ajustándolas al mismo nivel del perfil. En la zona del perfil las baldosas deben quedar completamente macizadas.
- Dejar una junta de alrededor de 1,5 mm, que se debe rellenar en su totalidad con material de rejuntado.
- Al colocar el revestimiento se debe asegurar, que el espesor total del azulejo y del adhesivo no exceda los 12 mm.

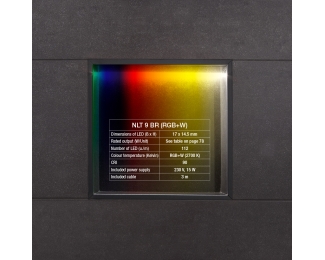

- El tubo LED RGB + W, se puede cortar según la dimensión de la hornacina alicatada.
- El tubo LED se conecta al cable de conexión mediante el conector Plug & Play y se presiona suavemente sobre el perfil protador.
Indicación: Los módulos Schlüter-LIPROTEC, no precisan ningún mantenimiento especial. Para las superficies delicadas, debe evitarse el uso de productos de limpieza abrasivos. Deterioros en las superficies anodizadas sólo podrán eliminarse con un repintado.
Los productos de limpieza deben estar exentos de ácido clorhídrico y ácido fluorhídrico.
